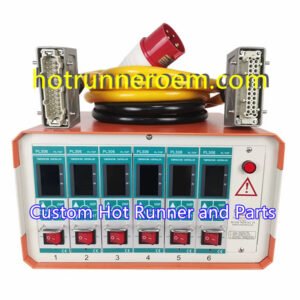

Controllore Hot Runner Multi Zona PID Controllo della Temperatura

Controllo Termico del Controllore Hot Runner

A controllore hot runner mantiene stabile la temperatura del melt nelle aree del collettore e dell'ugello, il che aiuta a supportare una produzione di stampaggio coerente. Costruiamo controllore di temperatura per canale caldo soluzioni, tra cui controllori di temperatura integrati e scatole di controllo della temperatura hot runner, per progetti di stampi OEM e personalizzati.

• • Controllo termico stabile per applicazioni di collettore e ugello
  • Configurazione personalizzata basata sulla disposizione dello stampo e sulle esigenze del processo
  • Gestione pratica della temperatura per cicli di produzione ripetibili

Configurazioni del Controllore Hot Runner

I nostri controllori hot runner sono disponibili in varie configurazioni per adattarsi a diverse configurazioni di stampi e esigenze di produzione. Per applicazioni su piccola scala, offriamo unità standalone a 1 zona e 2 zone che forniscono un controllo preciso della temperatura per sezioni individuali dello stampo. Queste sono ideali per stampi semplici o cicli di prototipazione.

Per stampi più grandi e complessi, sono disponibili sistemi a armadio multi-zona, che supportano da 6 fino a oltre 120 zone. Questi sistemi multi-zona consentono una gestione completa della temperatura su interi assemblaggi di stampi, garantendo un flusso di melt uniforme e riducendo i difetti.

Offriamo anche controllori di sequenza di iniezione integrati, che coordinano le operazioni delle valvole di iniezione con alta precisione. Ciò migliora i tempi di ciclo e la qualità dei pezzi controllando il timing di più punti di iniezione.

Inoltre, i nostri moduli di controllo cilindri sono progettati specificamente per sistemi a valvole di iniezione. Gestiscono l'attivazione delle valvole, garantendo un'operazione sincronizzata con il sistema hot runner per prestazioni di stampaggio ottimali.

Scopri di più sui nostri sezione dei controller hot runner connessi per vedere come queste configurazioni possono essere personalizzate per la tua applicazione specifica.

Specifiche del Controller per Hot Runner

Associo ogni controller per hot runner alla disposizione dello stampo, al carico del riscaldatore e alla configurazione di alimentazione dell'impianto. Le specifiche finali dipendono dal progetto, quindi mantengo i controlli pratici e chiari.

Per l'abbinamento di sonde e riscaldatori, allineo anche la configurazione con il nostro fornitori di termocoppie e riscaldatori per hot runner setup in modo che il controller, i cavi e l'interfaccia dello stampo rimangano coerenti.

Sicurezza e Diagnostica del Controller per Hot Runner

Mantengo la sicurezza e la praticità del controller del riscaldatore a iniezione: individuare i guasti precocemente, proteggere lo stampo e mantenere stabile la produzione. Nei miei sistemi di controllo del riscaldatore a iniezione, mi concentro su un controllo qualità rigoroso prima della spedizione, oltre a controlli semplici che aiutano i tecnici a individuare rapidamente i problemi in linea.

Cosa controllo

• • Condizione del sensore e del cablaggio per una gestione del segnale pulita
  • Integrità del circuito del riscaldatore prima dell'avvio e durante l'ispezione
  • Stabilità della temperatura rispetto all'obiettivo di processo impostato
  • Condizione del controller e del modulo durante l'assemblaggio e il controllo qualità finale
  • Qualità del cavo e del connettore per una lunga durata nel settore dello stampo

Perché è importante

• • Aiuta a ridurre i tempi di inattività non pianificati
  • Rende più veloce la risoluzione dei problemi in officina
  • Supporta un funzionamento stabile per stampi che richiedono un controllo termico preciso
  • Adatto alla produzione OEM dove l'ispezione e la ripetibilità sono importanti

Utilizzo un controllore di temperatura per canale caldo flusso di lavoro basato sull'ispezione pre-spedizione 100%, autovalutazioni dei tecnici e strumenti di metrologia come VMS-4030E, HR-150A, TESA Hite, Mitutoyo SJ400 e HEX-10 HRC. Questo mantiene il lato controllo pulito, tracciabile e pronto per l'uso in officina di stampi globale.

Cablaggio del controller del riscaldatore a iniezione

Il cablaggio difettoso rallenta l'installazione e rende più difficile la risoluzione dei problemi. Mantengo il controllore hot runner lato pulito e pratico con assemblaggi di cavi per stampi resistenti, layout chiari dei connettori e cablaggio facile da servire nella scatola terminale.

Costruisco l'interfaccia attorno al disegno del progetto, in modo che il sistema di controllo rimanga organizzato dal quadro all'impianto. Per i set di cablaggi abbinati, utilizzo assemblaggi di cavi per controller di iniezione a canale caldo che supportano un'installazione stabile e una manutenzione più semplice.

Parti dell'interfaccia su cui mi concentro

• • Assemblaggi di cavi per stampi resistenti
  • Connettori multi-pin e scatole terminali
  • Mappatura standard dei pin dove necessario per il progetto
  • Layout facili da servire per una sostituzione più rapida
  • Fissaggio stabile della scheda di circuito e del modulo per costruzioni OEM

Perché è importante

• • Meno confusione nei cablaggi durante le sostituzioni dello stampo
  • Risoluzione più rapida dei problemi sul campo
  • Assemblaggio più pulito per il controllore termico dello stampo di iniezione plastica
  • Migliore supporto per scatola di controllo della temperatura multi-zone progetti e controllore di sequenza delle valvole di iniezione disposizioni

Come scegliere un controller per hot runner

Abbinare il giusto controller per hot runner alla configurazione dello stampo è fondamentale per un funzionamento affidabile ed efficiente. Ecco cosa considerare:

Abbinare il numero di zone alla disposizione dello stampo

• • Conta il numero di zone nel tuo stampo. Usa un scatola di controllo della temperatura multi-zone per stampi complessi con molte cavità.
  • Per stampi più piccoli, unità autonome a 1 o 2 zone potrebbero essere sufficienti.
  • Assicurati che la capacità di zona del controller sia in linea con il design del tuo stampo per evitare surriscaldamenti o temperature di fusione irregolari.

Controlla i requisiti di tensione e corrente

• • Conferma che l'alimentazione elettrica corrisponda alle opzioni di ingresso del controller, come 240V o 480V trifase.
  • Verifica il modulo di controllo della potenza del riscalvatore può gestire l'amperaggio della tua zona, tipicamente fino a 15A per zona.
  • Una corretta corrispondenza evita guasti elettrici e garantisce un funzionamento stabile.

Seleziona il tipo di termocoppia e la modalità di accensione

• • Scegli tra termocoppie di tipo J o di tipo K in base alla tua gamma di temperature e all'ambiente.
  • Decidi la modalità di accensione: controllo SSR a zero-crossing per commutazione fluida o accensione a fase angolare per una regolazione precisa della potenza.
  • Una corretta selezione del termocoppia e della modalità di riscaldamento migliora l'accuratezza della temperatura e la longevità del sistema.

Pianificare per futuri ampliamenti e manutenzione

• • Anticipare aggiornamenti dello stampo o cavità aggiuntive. Selezionare controllori che supportino configurazioni di zona espandibili.
  • Optare per schede di controllo hot-swap e componenti modulari per ridurre i tempi di fermo.
  • La manutenzione regolare con moduli universali semplifica le riparazioni ed estende la durata del controllore.

Confermare la compatibilità con mainframe e cavi esistenti

• • Corrispondere ai protocolli di comunicazione come del proprio controllore, RS485, Modbus o Euromap 82.2.
  • Assicurarsi che cavi e connettori siano allineati con il sistema attuale, come assemblaggi di cavi per stampi per impieghi gravosi.
  • La compatibilità garantisce un'integrazione senza problemi e riduce i problemi di installazione.

La scelta del giusto controllore per canali caldi implica la corrispondenza delle specifiche tecniche con le esigenze del proprio stampo. Una selezione corretta garantisce temperature di fusione stabili, funzionamento affidabile e manutenzione più semplice.

Applicazioni del controller Hot Runner

Corro ogni controllore hot runner con la resina, il layout dello stampo e la richiesta di riscaldamento. Per lavori OEM globali, mi concentro sul controllo stabile delle zone in un sistema di controllo della temperatura dello stampo che si adatta alle esigenze di produzione reale.

Compatibilità con la resina

• • Resine di consumo: PP, PFA
  • Resine ingegneristiche: PES/PC, PA10T+30%GF, PBT+30%GF, PMMA, PEI ULTEM 1000 e PC

Applicazioni dello stampo

• • Paraurti dell'automobile
  • Coperchio della batteria
  • Scatola per wafer di chip
  • Connettore
  • Fanale posteriore
  • Connettore in fibra
  • Caricabatterie

Utilizzo questa configurazione per stampi automotive ed elettronici dove il controllore di temperatura per canale caldo deve rimanere coerente tra le zone del manifold e dell'ugello. Per una corrispondenza completa del sistema, allineo anche il controller con i componenti del sistema di riscaldamento a canale caldo utilizzati nelle costruzioni di stampi integrate.

Personalizzazione OEM del Controller a Canale Caldo

Realizzato per adattarsi al tuo stampo

Facciamo controllore hot runner costruzioni OEM intorno alle tue reali esigenze di progetto, non a una scatola fissa. Ciò include dimensioni personalizzate dell'armadio, layout delle zone, pin di cablaggio e design dell'alloggiamento per controllore di temperatura integrato, controllore temporizzatore di iniezione a sequenza, e modulo di controllo del cilindro progetti. Per le costruzioni OEM, il nostro processo di produzione del controller a canale caldo OEM è predisposto per lavori personalizzati fin dall'inizio.

Revisione CAD e DFM

Gestisco la revisione dei disegni, CAD supporto, e analisi DFM prima della produzione. Possiamo firmare un NDA prima del trasferimento dei file, quindi restituire preventivi e feedback tecnici entro 12–24 ore. Questo mantiene il processo chiaro per i produttori di stampi, ingegneri e team di approvvigionamento che necessitano di azioni rapide su un sistema di controllo della temperatura dello stampo or scatola di controllo della temperatura multi-zone.

Prototipo rapido e produzione

• • Tempo di consegna del campione: rapido come 10 giorni
  • Tempo di produzione: 10–25 giorni
  • Parti e assemblaggi OEM realizzati su ordinazione
  • Supporto per layout personalizzato per future manutenzioni ed espansioni

Per la pianificazione del progetto e il lavoro di layout, il nostro processo di progettazione del sistema di riscaldamento a canale caldo mantiene la progettazione del controller allineata con lo stampo fin dall'inizio.

Manutenzione e sostituzione del controller del riscaldamento a canale caldo

Mantenere il controller del riscaldamento a canale caldo in funzione senza problemi è fondamentale per minimizzare i tempi di inattività dello stampo. Offriamo componenti di ricambio a rapida consegna, così puoi sostituire rapidamente moduli o schede di controllo difettosi. I nostri pinout universali di moduli e schede garantiscono compatibilità tra diversi sistemi, semplificando riparazioni e aggiornamenti.

I cablaggi di alta qualità sono progettati per una lunga durata, resistendo all'usura durante frequenti cambi di stampo. Ciò riduce il rischio di guasti elettrici e garantisce un funzionamento stabile.

Offriamo anche supporto tecnico completo per la risoluzione dei problemi sul campo. Il nostro team aiuta a identificare rapidamente le problematiche, minimizzando i ritardi nella produzione. Con parti affidabili e servizi esperti, il sistema di controllo della temperatura del riscaldamento a canale caldo rimane operativo, aumentando l'efficienza e riducendo i costi.

Scopri di più sui nostri soluzioni hot runner per mantenere le tue attrezzature al massimo delle prestazioni.

Assicurazione della qualità e conformità del controller del riscaldamento a canale caldo

Garantiamo la massima qualità con test di burn-in 100% su tutti i controller del riscaldamento a canale caldo per garantirne l'affidabilità. Il nostro processo include controlli di carico, tensione e resistenza per confermare che ogni unità rispetti gli standard più severi. Un'ispezione di precisione con strumenti di metrologia avanzati assicura che ogni controller rispetti tolleranze strette. La nostra produzione segue gli standard ISO 9001, garantendo un controllo qualità costante. Inoltre, i nostri controller sono certificati CE e sottoposti a controlli di qualità di fabbrica completi, assicurando conformità ai requisiti internazionali di sicurezza e prestazioni. Questo rigoroso processo di QA garantisce controller di temperatura per riscaldamento a canale caldo durevoli e ad alte prestazioni, adatti a ambienti di stampaggio ad iniezione esigenti.

FAQ sul controller del riscaldamento a canale caldo

Le schede di controllo possono essere sostituite a caldo in modo sicuro?

Mi assicuro che il telaio principale, il layout delle schede e l'interfaccia dei cavi siano compatibili prima della costruzione, così il lavoro di servizio rimane semplice e controllato. Per qualsiasi cambio o piano di sostituzione dello stampo, rivedo il set di disegni e il layout del collettore del riscaldamento a canale caldo per mantenere pulito l'allineamento del controller.

In che modo il controllo di avvio aiuta gli elementi riscaldanti?

Una partenza controllata aiuta a ridurre lo stress termico sui riscaldatori e mantiene il sistema di iniezione calda in movimento verso la temperatura impostata in modo più stabile. Questo è importante su collettori, ugelli e configurazioni di valvole a goccia.

Quali tempi di consegna ti aspetti per le realizzazioni personalizzate?

Di solito fornisco un preventivo e un feedback DFM entro 12–24 ore dopo aver ricevuto il file CAD. I campioni possono essere pronti in circa 10 giorni, e gli ordini normali sono generalmente completati in 10–25 giorni, a seconda del progetto.

Come funzionano le configurazioni standard dei pin e la mappatura personalizzata?

Supporto cablaggi standard quando lo stampo corrisponde all'interfaccia comune, e gestisco anche la mappatura personalizzata quando il cliente ha già un armadio, un set di cavi o un requisito di mainframe esistente. Esamino prima il set di disegni in modo che il controller, la scheda del termocoppia e l'assemblaggio di cavi robusti rimangano allineati.
