Controlador de caliente de múltiples zonas PID para control de temperatura

Controlador de Hot Runner Control de Temperatura

A controlador de hot runner mantiene la temperatura de fusión estable en las áreas del colector y la boquilla, lo que ayuda a mantener una producción de moldeo consistente. Nosotros construimos controlador de temperatura de canal caliente soluciones, incluyendo controladores de temperatura integrados y cajas de control de temperatura para hot runner, para proyectos de moldes OEM y personalizados.

• • Control de calor estable para aplicaciones en colectores y boquillas
  • Configuración personalizada según el diseño del molde y las necesidades del proceso
  • Gestión práctica de la temperatura para ciclos de producción repetibles

Configuraciones del Controlador de Hot Runner

Nuestros controladores de hot runner vienen en varias configuraciones para adaptarse a diferentes configuraciones de moldes y necesidades de producción. Para aplicaciones a pequeña escala, ofrecemos unidades independientes de 1 zona y 2 zonas que proporcionan un control de temperatura preciso para secciones individuales del molde. Estas son ideales para moldes simples o lotes de prototipos.

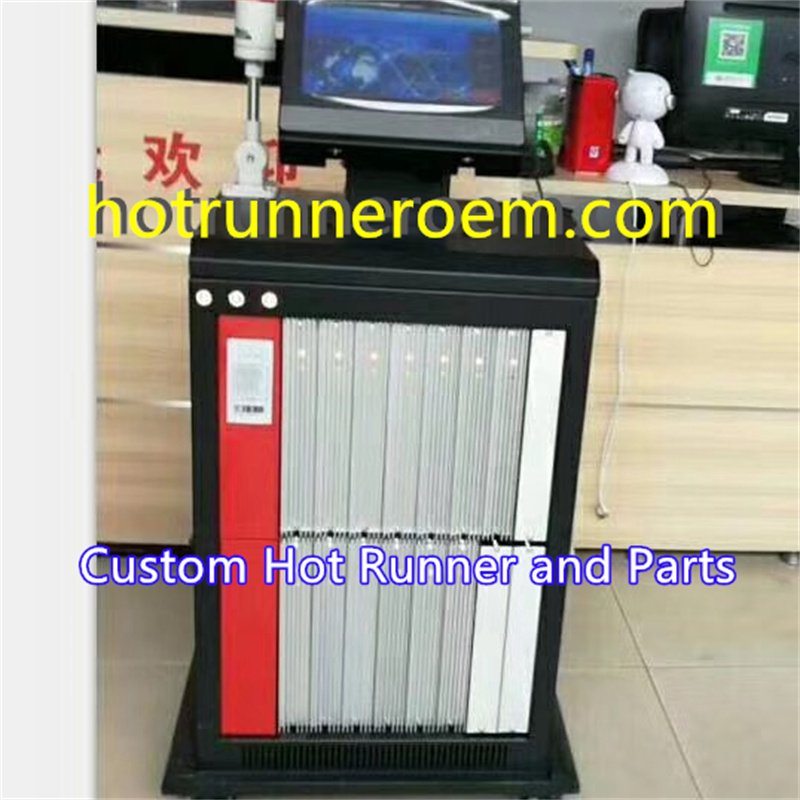

Para moldes más grandes y complejos, están disponibles sistemas de armario multi-zona, que soportan desde 6 hasta más de 120 zonas. Estos sistemas multi-zona permiten una gestión integral de la temperatura en todo el conjunto del molde, asegurando un flujo de fusión uniforme y reduciendo defectos.

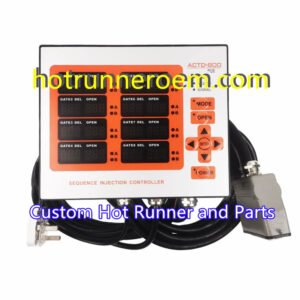

También proporcionamos controladores de temporizador de inyección en secuencia integrados, que coordinan las operaciones de las válvulas de puerta con alta precisión. Esto mejora los tiempos de ciclo y la calidad de las piezas al controlar la sincronización de múltiples puntos de inyección.

Además, nuestros módulos de control de cilindros están diseñados específicamente para sistemas de válvula de puerta. Gestionan la activación de las válvulas de puerta, asegurando una operación sincronizada con el sistema de hot runner para un rendimiento de moldeo óptimo.

Aprenda más sobre nuestro sección de controladores de canal caliente que conecta para ver cómo se pueden personalizar estas configuraciones para su aplicación específica.

Especificaciones del Controlador de Hot Runner

Hago coincidir cada controlador de hot runner con el diseño del molde, la carga del calentador y la configuración de energía de la planta. Las especificaciones finales dependen del proyecto, por lo que mantengo las verificaciones prácticas y claras.

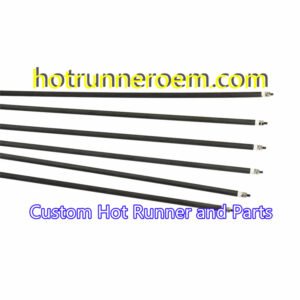

Para la coincidencia de sondas y calentadores, también alineo la construcción con nuestro proveedores de termopares y resistencias para hot runner configuración para que el controlador, los cables y la interfaz del molde permanezcan consistentes.

Seguridad y Diagnóstico del Controlador de Hot Runner

Mantengo la seguridad práctica del controlador de la máquina de inyección de hot runner: detectar fallos temprano, proteger el molde y mantener la producción estable. En mis sistemas de control de hot runner, me concentro en un control de calidad estricto antes del envío, además de verificaciones simples que ayudan a los técnicos a detectar problemas rápidamente en la línea.

Lo que verifico

• • Condición del sensor y cableado para un manejo limpio de la señal
  • Integridad del circuito del calefactor antes del arranque y durante la inspección
  • Estabilidad de temperatura contra el objetivo del proceso establecido
  • Condición del controlador y del módulo durante el montaje y el control de calidad final
  • Calidad del cable y del conector para una larga vida útil en el área del molde

Por qué importa

• • Ayuda a reducir el tiempo de inactividad no planificado
  • Hace que la resolución de problemas sea más rápida en la planta de producción
  • Apoya un funcionamiento estable para moldes que requieren un control térmico preciso
  • Se ajusta a la producción OEM donde la inspección y la repetibilidad son importantes

Utilizo un controlador de temperatura de canal caliente flujo de trabajo basado en la inspección previa al envío 100%, autoevaluaciones de los técnicos y herramientas de metrología como VMS-4030E, HR-150A, TESA Hite, Mitutoyo SJ400 y HEX-10 HRC. Eso mantiene el control limpio, rastreable y listo para su uso en talleres de moldes a nivel mundial.

Cableado del Controlador de Hot Runner

El cableado defectuoso ralentiza la configuración y dificulta la resolución de problemas. Yo mantengo el controlador de hot runner lado limpio y práctico con conjuntos de cables de moldes resistentes, diseños claros de conectores y cableado de caja de terminales fácil de mantener.

Construyo la interfaz alrededor del dibujo del proyecto, para que el sistema de control permanezca organizado desde el armario hasta el molde. Para conjuntos de arneses compatibles, utilizo conjuntos de cables para controladores de canales calientes que soportan una instalación estable y un mantenimiento más sencillo.

Partes de la interfaz en las que me concentro

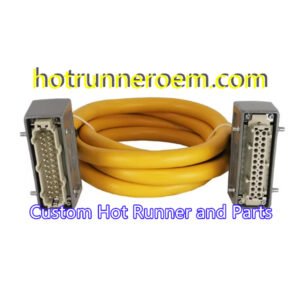

• • Conjuntos de cables de moldes resistentes
  • Conectores multipín y cajas de terminales
  • Mapeo de pinout estándar donde el proyecto lo requiere
  • Diseños amigables para el servicio para una sustitución más rápida
  • Placa base estable y ajuste de módulos para construcciones OEM

Por qué es importante

• • Menos confusión en el cableado durante los cambios de molde
  • Resolución de problemas en campo más rápida
  • Montaje más limpio para el controlador térmico de moldes de inyección de plástico
  • Mejor soporte para caja de control de temperatura de múltiples zonas proyectos y controlador de secuencia de válvula de compuerta distribuciones

Cómo Elegir un Controlador de Hot Runner

Emparejar el número de zonas con la configuración del molde es fundamental para un funcionamiento fiable y eficiente. Esto es lo que debes considerar:

Ajustar el Número de Zonas al Diseño del Molde

• • Cuenta el número de zonas en tu molde. Usa un caja de control de temperatura de múltiples zonas para moldes complejos con muchas cavidades.

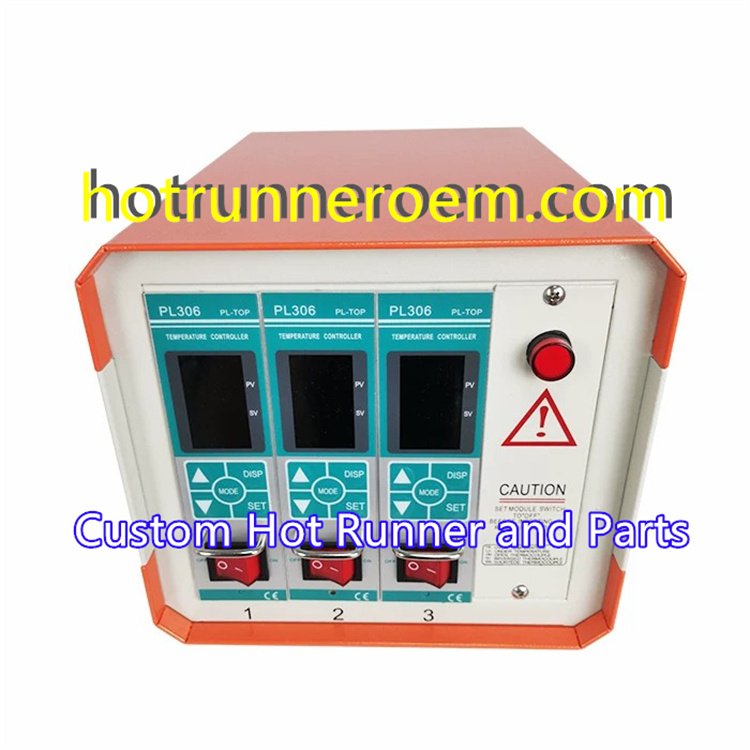

  • Para moldes más pequeños, puede ser suficiente unidades independientes de 1 o 2 zonas.
  • Asegúrate de que la capacidad de zonas del controlador se alinee con el diseño de tu molde para evitar sobrecalentamiento o temperaturas de fusión desiguales.

Verifica los requisitos de voltaje y amperaje

• • Confirma que tu fuente de alimentación coincida con las opciones de entrada del controlador, como 240V o 480V trifásico.
  • Verifica el módulo de control de potencia del calefactor puede manejar el amperaje de tu zona, generalmente hasta 15A por zona.
  • Una coincidencia adecuada evita fallos eléctricos y garantiza un funcionamiento estable.

Selecciona el tipo de termopar y modo de encendido

• • Elige entre termopares de tipo J o tipo K según tu rango de temperatura y entorno.
  • Decide el modo de encendido: control SSR de cruce por cero para conmutación suave o encendido por ángulo de fase para una regulación de potencia precisa.
  • La selección adecuada del termopar y del modo de calentamiento mejora la precisión de la temperatura y la longevidad del sistema.

Planifique la Expansión y el Mantenimiento Futuros

• • Anticipe actualizaciones de moldes o cavidades adicionales. Seleccione controladores que soporten configuraciones de zona ampliables.

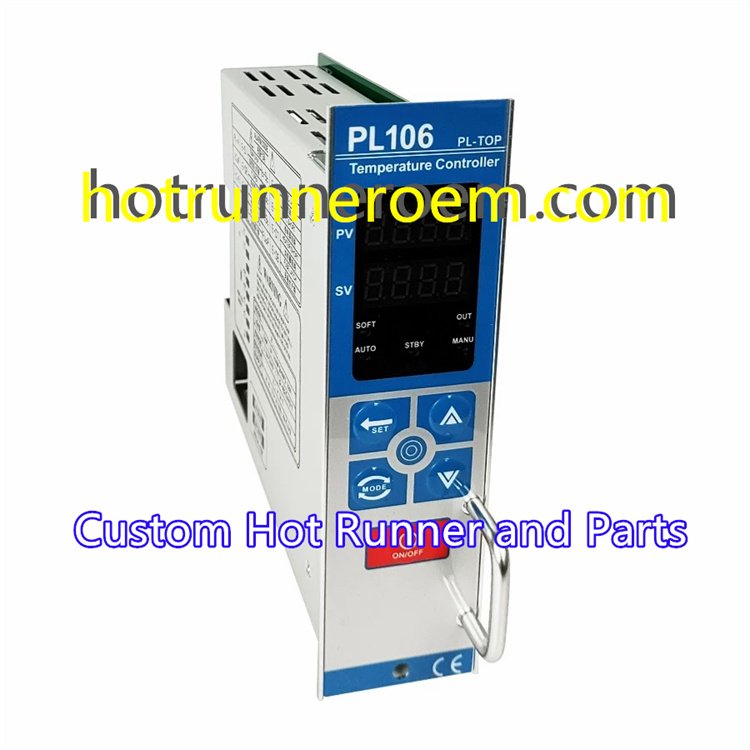

  • Opte por tarjetas de control intercambiables en caliente y componentes modulares para reducir el tiempo de inactividad.
  • El mantenimiento regular con módulos universales simplifica las reparaciones y extiende la vida útil del controlador.

Confirme la Compatibilidad con Mainframes y Cables Existentes

• • Haga coincidir los protocolos de comunicación como de su controlador, RS485, Modbus o Euromap 82.2.
  • Asegúrese de que el cableado y los conectores se alineen con su sistema actual, como conjuntos de cables para moldes de alta resistencia.
  • La compatibilidad garantiza una integración perfecta y reduce los problemas de instalación.

La elección del controlador de canal caliente adecuado implica hacer coincidir las especificaciones técnicas con las necesidades de su molde. La selección adecuada garantiza temperaturas de fusión estables, un funcionamiento fiable y un mantenimiento más sencillo.

Aplicaciones del Controlador de Corriente Caliente

Hago coincidir cada controlador de hot runner con la resina, distribución del molde y demanda de calefacción. Para trabajos globales de OEM, me concentro en un control estable de zonas en un sistema de control de temperatura del molde que se ajusta a las necesidades reales de producción.

Compatibilidad con resinas

• • Resinas de consumo: PP, PFA
  • Resinas de ingeniería: PES/PC, PA10T+30%GF, PBT+30%GF, PMMA, PEI ULTEM 1000 y PC

Aplicaciones en moldes

• • Guardabarros de automóvil
  • Cubierta de batería
  • Caja de obleas de chips
  • Conector
  • Luz trasera
  • Conector de fibra
  • Cargadores

Utilizo esta configuración para moldes de automoción y electrónica donde el controlador de temperatura de canal caliente debe mantenerse coherente en las zonas de la matriz y la boquilla. Para una coincidencia completa del sistema, también alineo el controlador con los componentes de canal caliente utilizados en construcciones de moldes integrados.

Personalización OEM del Controlador de Canal Caliente

Construido para ajustarse a tu molde

Nosotros hacemos controlador de hot runner construcciones OEM en torno a las necesidades reales de tu proyecto, no en una caja fija. Eso incluye tamaño personalizado del armario, distribución de zonas, conexiones de cableado y diseño de carcasa para controlador de temperatura integrado, controlador de temporizador de inyección en secuencia, y módulo de control de cilindro proyectos. Para construcciones OEM, nuestro proceso de fabricación del controlador de canal caliente OEM está configurado para trabajos personalizados desde el principio.

Revisión CAD y DFM

Me encargo de la revisión de dibujos, CAD soporte, y análisis DFM antes de la producción. Podemos firmar un acuerdo de confidencialidad antes de la transferencia de archivos, y luego devolver cotizaciones y comentarios técnicos en un plazo de 12–24 horas. Esto mantiene el proceso claro para los fabricantes de moldes, ingenieros y equipos de compras que necesitan una acción rápida en un sistema de control de temperatura del molde or caja de control de temperatura de múltiples zonas.

Prototipado rápido y producción

• • Tiempo de entrega de muestra: tan rápido como 10 días
  • Tiempo de entrega de producción: 10–25 días
  • Piezas y conjuntos OEM fabricados a medida
  • Soporte de diseño personalizado para mantenimiento y expansión futuros

Para la planificación de proyectos y trabajos de diseño, nuestro proceso de diseño del sistema de control de canales calientes mantiene el diseño del controlador alineado con el molde desde el principio.

Mantenimiento y reemplazo del controlador de canales calientes

Mantener su controlador de canales calientes funcionando sin problemas es clave para minimizar el tiempo de inactividad del molde. Ofrecemos componentes de reemplazo de respuesta rápida, para que pueda cambiar módulos defectuosos o tarjetas de control rápidamente. Nuestros pinouts universales de módulos y tarjetas garantizan compatibilidad entre diferentes sistemas, simplificando reparaciones y actualizaciones.

El cableado de alta resistencia está diseñado para una larga vida útil, resistiendo el desgaste durante cambios frecuentes de moldes. Esto reduce el riesgo de fallos eléctricos y asegura una operación estable.

También ofrecemos soporte técnico integral para la resolución de problemas en campo. Nuestro equipo ayuda a identificar problemas rápidamente, minimizando retrasos en la producción. Con piezas confiables y servicio experto, su sistema de control de temperatura de canales calientes permanece operativo, aumentando la eficiencia y reduciendo costos.

Aprenda más sobre nuestro soluciones de sistemas de canales calientes para mantener su equipo en óptimas condiciones.

Aseguramiento de la calidad y cumplimiento del controlador de canales calientes

Garantizamos la máxima calidad con pruebas de quemado 100% en todos los controladores de canales calientes para garantizar fiabilidad. Nuestro proceso incluye verificaciones de carga, voltaje y resistencia para confirmar que cada unidad cumple con estándares estrictos. La inspección de precisión con herramientas de metrología avanzadas asegura que cada controlador cumple con tolerancias estrictas. Nuestra fabricación sigue las normas ISO 9001, proporcionando un control de calidad consistente. Además, nuestros controladores están certificados CE y pasan un control de calidad de fábrica exhaustivo, asegurando el cumplimiento de los requisitos internacionales de seguridad y rendimiento. Este riguroso proceso de aseguramiento de calidad garantiza controladores de temperatura de canales calientes duraderos y de alto rendimiento, adecuados para entornos exigentes de moldeo por inyección.

Preguntas frecuentes sobre el controlador de canales calientes

¿Se pueden intercambiar las tarjetas de control en caliente de forma segura?

Hago coincidir la carcasa principal, el diseño de la tarjeta y la interfaz del cable antes de la construcción, para que el trabajo de servicio sea simple y controlado. Para cualquier cambio o plan de reemplazo de molde, reviso el conjunto de dibujos y el diseño del colector de canales calientes primero para mantener limpio el ajuste del controlador.

¿Cómo ayuda el control de arranque a los elementos calefactores?

Un arranque controlado ayuda a reducir el estrés térmico en los calentadores y mantiene el sistema de canales calientes en movimiento hacia la temperatura establecida de manera más estable. Esto es importante en colectores, boquillas y configuraciones de válvula de compuerta.

¿Qué plazos de entrega espera para construcciones personalizadas?

Normalmente devuelvo una cotización y comentarios de DFM en un plazo de 12–24 horas después de recibir el archivo CAD. Las muestras pueden estar listas en aproximadamente 10 días, y los pedidos normales suelen completarse en 10–25 días, dependiendo del proyecto.

¿Cómo funcionan las conexiones estándar y el mapeo personalizado?

Apoyo el cableado estándar cuando el molde coincide con la interfaz común, y también manejo el mapeo personalizado cuando el cliente ya tiene un armario, conjunto de cables o requisitos de marco principal existentes. Reviso el conjunto de dibujos primero para que el controlador, la tarjeta de termopar y el conjunto de cables de alta resistencia permanezcan alineados.
