Descripción general del producto: Conjuntos de regulación térmica de precisión

Paquete completo: Soluciones integradas de controladores y cables

Nuestro sistema llave en mano cuenta con controladores de temperatura de múltiples zonas de alta precisión combinados con conjuntos de cables de canal caliente de grado industrial resistentes. Cada conjunto combina los módulos avanzados de control PID del marco principal con cables de interconexión de termopares y cables de alimentación de moldes de alta resistencia, proporcionando una integración de hardware sin fisuras para operaciones de TCU en moldeo por inyección.

Capacidad principal: Control inteligente y configuración rápida

Equipado con algoritmos de autoajuste PID, el controlador optimiza la estabilidad de la temperatura, minimizando las fluctuaciones térmicas y el tiempo de inactividad del molde. El diseño listo para enchufar y molde facilita conjuntos de conexión rápida para calentadores de moldes, reduciendo la complejidad de la configuración y asegurando una gestión consistente de fases y amperajes en todas las zonas.

Garantía de compatibilidad: Cumplimiento de estándares globales

Diseñado para una integración universal, el marco principal del controlador y los conjuntos de cables cumplen con los estándares establecidos de interfaz de canal caliente, incluyendo DME, Yudo, Husky y Athena. Conectores rectangulares industriales estándar con variantes de 16, 24 y 48 pines garantizan una conectividad confiable en diversos sistemas de moldeo por inyección.

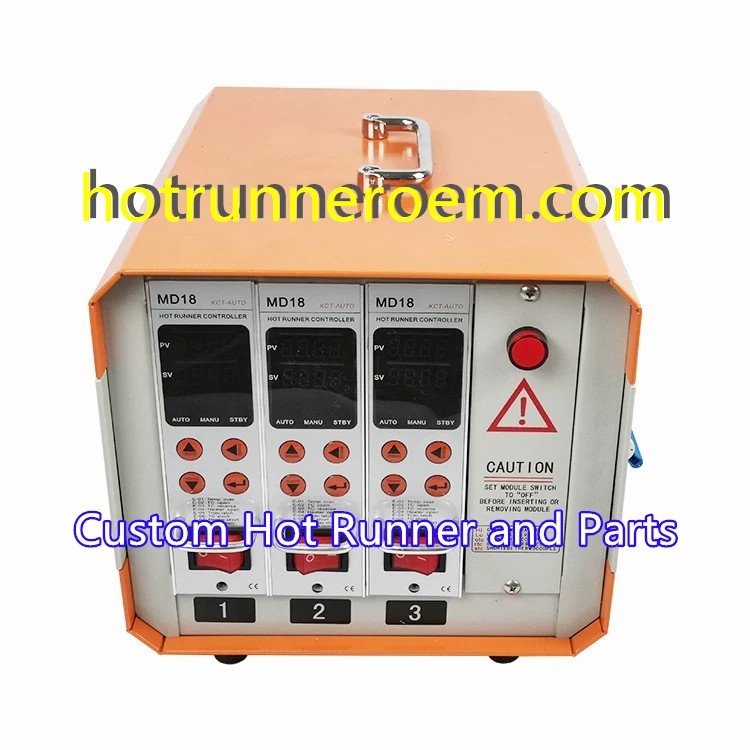

El marco principal del controlador: Arquitectura técnica

Diseño modular: control de zona flexible

Nuestros controladores de moldes con sistema de canal caliente vienen en diseños de chasis modular, permitiéndote elegir entre configuraciones de una sola zona hasta multi-zona configuraciones (2, 4, 6, 12+ zonas). Cada tarjeta de zona es intercambiable en caliente, por lo que puedes reemplazar o actualizar los módulos de calefacción sin apagar todo el sistema, asegurando un tiempo de inactividad mínimo y máxima productividad.

Lógica de control e interfaz: Precisa y fácil de usar

Nuestros controladores utilizan algoritmos avanzados de control PID para proporcionar una regulación de temperatura precisa para cada zona. También cuentan con una función de arranque suave que protege contra choques térmicos, prolongando la vida del calentador. Para facilitar la monitorización, el bastidor incluye pantallas duales LED y LCD, mostrando datos de temperatura en tiempo real y el estado del sistema claramente.

• control PID: Mantiene las temperaturas estables y precisas
• Arranque suave: La subida de potencia suave reduce el desgaste de los calentadores
• Pantallas LED/LCD: Visibilidad clara del estado y configuraciones de la zona

Salvaguardias eléctricas: protección confiable

Las salvaguardias eléctricas robustas protegen tanto tu molde como el propio controlador. Los circuitos de entrada y salida están protegidos con protecciones contra sobrecorriente y cortocircuito, mientras el sistema monitorea activamente las señales del termopar para detectar fallos como sensores rotos o problemas en el cableado temprano.

• Detección de fallos en el termopar: Te alerta instantáneamente sobre fallos en los sensores
• Protección de Entrada/Salida: Previene daños eléctricos y tiempos de inactividad
• Mejora la fiabilidad y prolonga la vida útil del equipo

Para una exploración más profunda de estas funciones del controlador, consulta nuestra visión general detallada en Módulos de control de inyectores de hot runner PID y el completo sistemas de control de temperatura del sistema de inyección.

Esta arquitectura modular y protegida hace que nuestros controladores de moldes de sistemas de inyección sean una opción confiable para usuarios de moldeo por inyección en todo el mundo.

El Ecosistema de Conectividad: Cables y Conectores

Cables de alimentación de moldes de alta resistencia

Cuando se trata de controladores de moldes de sistemas de inyección, los cables de alimentación son la columna vertebral. Utilizamos cables de alimentación de moldes de alta resistencia fabricados con calibres de cable cuidadosamente seleccionados para manejar la carga sin sobrecalentarse ni caídas de voltaje. Estos cables vienen con aislamiento diseñado para soportar condiciones adversas en la fábrica—resistiendo altas temperaturas, salpicaduras de aceite y abrasión. Esta durabilidad garantiza que su sistema de inyección siga funcionando sin problemas, incluso en entornos difíciles.

Cables de datos de termopares

El control preciso de la temperatura depende de señales limpias, por lo que los cables de datos de termopares están blindados para reducir la interferencia eléctrica. Soportamos termopares de tipo J y K, que se utilizan comúnmente en operaciones de moldeo para lecturas de temperatura confiables. La blindaje y la calidad de construcción garantizan que sus datos de temperatura permanezcan claros y consistentes, mejorando la precisión del control PID.

Normas de Conectores

Los conectores rectangulares industriales son la norma en la industria para interfaces de comunicación de canales calientes, y seguimos estrictamente estas normas. Nuestros conjuntos de conectores vienen en conteos de pines estándar como opciones de 16, 24 y 48 pines, adaptándose a una amplia gama de marcos principales de controladores y tarjetas de zona. Los conectores están diseñados para conexiones seguras, rápidas y resistentes a vibraciones, haciendo que la instalación y el mantenimiento sean sencillos. Puedes tener una idea clara de su construcción y distribución de cableado en los diagramas de vista explotada que generalmente se proporcionan con nuestros conjuntos de cables de canales calientes.

Para aquellos interesados en los detalles del cableado, las soluciones de interfaz eléctrica de nuestros moldes cubren todo, desde la alimentación eléctrica hasta las conexiones de termopares. Para explorar opciones de cableado detalladas, puede que encuentres nuestras páginas sobre cables de control de calentadores y cableado de termopares de boquilla muy útiles.

Instalación y Configuración de Cableado

Secuencias de cableado estándar: mapeo de zonas a pines y protocolos de puesta a tierra

Al configurar los controladores y cables del molde de su sistema de canales calientes, es fundamental seguir las secuencias de cableado estandarizadas. Cada zona de control de temperatura debe estar mapeada con precisión al pin correspondiente en su armario modular principal. Este mapeo preciso de zona a pin garantiza una gestión de temperatura fiable en múltiples zonas. Siempre respete los protocolos de puesta a tierra para minimizar el ruido eléctrico y mantener la seguridad del sistema — una correcta puesta a tierra ayuda a proteger los módulos de control PID de canales calientes sensibles de picos de voltaje transitorios y mejora la estabilidad operativa general.

Mejores prácticas de conexión: alivio de tensión y evitación de acoplamiento cruzado

Para maximizar la durabilidad y el rendimiento, aplique alivio de tensión en las uniones de cables y conectores. Esto reduce la tensión mecánica en los cables de alimentación de moldes de alta resistencia y los cables de interconexión de termopares, evitando el desgaste prematuro y las fallas de conexión. Además, mantenga separados el cableado de alimentación y los cables del sensor de temperatura para evitar la diafonía, que puede interferir con las señales precisas del termopar (ya sean de tipo J o tipo K). Emplee cables blindados y mantenga la distancia física entre el cableado del elemento calefactor industrial y las líneas del sensor siempre que sea posible para garantizar una transmisión de datos limpia y un control preciso de la temperatura.

Para obtener una guía de cableado detallada y más información sobre la conectividad de termopares, consulte nuestro especializado soluciones de cableado de sensores de temperatura de canal caliente para garantizar un proceso de instalación fluido adaptado a su conjunto de conexión del calentador de molde.

Fabricación y garantía de calidad: producción y pruebas fiables

Priorizamos rigurosos estándares de producción para garantizar que cada conjunto de controlador de molde de sistema de canal caliente y conjunto de cables ofrezca un rendimiento fiable. Cada juego de cables se somete a una pruebas de continuidad y resistencia para confirmar caminos eléctricos perfectos. Este paso garantiza que el cable de alimentación de molde de alta resistencia y cable de interconexión de termopar cumplen con estrictos criterios de la industria antes de salir de la fábrica.

Para los controladores, realizamos intensas pruebas de durabilidad ejecutando operaciones a plena carga de forma continua durante 24 horas. Esta prueba de estrés en condiciones reales valida la resistencia de la compatibilidad con controladores de temperatura multi-zona y sus componentes internos, incluyendo el módulo de control del sistema de inyección caliente y tarjetas de zona del sistema de inyección caliente. Tales controles rigurosos aseguran que su controlador de temperatura de moldeo por inyección esté listo para manejar ciclos de producción exigentes sin fallos.

Nuestro compromiso con la calidad no solo proviene de protocolos avanzados de fábrica, sino también de una comprensión profunda del entorno de cableado de los elementos calefactores industriales. Esto garantiza que nuestros productos mantengan una fiabilidad líder en la industria, protegiendo su inversión en el conjunto de conexiones del calentador de moldes y minimizando el tiempo de inactividad.

Para obtener información sobre los componentes del calentador, puede encontrar útil nuestra visión general detallada en bobinas de calefacción para sistema de inyección caliente como un recurso complementario sobre durabilidad y factores de rendimiento.

Guía de selección: Coincidencia del conjunto con su molde

Elegir los controladores de moldes y cables adecuados para el sistema de canal caliente comienza por entender las necesidades de tu molde.

Así es como alineas tu configuración para un rendimiento óptimo:

• A. Determinar los requisitos de la zona Contar cada y colector zona de boquilla
• por separado. compatibilidad con controladores de temperatura multi-zona Cada zona requiere un canal de control dedicado a través de un
• Ejemplo:
  | Componente | Zonas Contadas |
  |—————-|———————|
  | Colector | 1-6 zonas (común) |
  | Boquilla | 1 zona por boquilla |

Asegúrate de que el sistema soporte suficientes zonas tanto para el colector como para las boquillas. Para moldes complejos, verifica si se pueden añadir fácilmente tarjetas de expansión modulares. Para información detallada sobre el diseño de las boquillas y el colector, consulta nuestros recursos en distribuidor de canal caliente y punteras de boquilla.

B. Selección del Amperaje Adecuado

• Combina la carga del calentador con Módulos de control de 15A o 30A.
• Utilice módulos de 15A para moldes estándar con potencia de calefacción baja a media.
• Elija módulos de 30A cuando los elementos calefactores requieran mayor corriente para un calentamiento más rápido y estable.
• Ejemplo de tabla:

Seleccionar el amperaje preciso evita sobrecargas, asegurando que la placa base del controlador funcione de manera eficiente y segura.

C. Personalización de la longitud del cable

• Las longitudes de cable estándar generalmente cubren la mayoría de las configuraciones.
• Para moldes más grandes o diseños complejos, opta por longitudes de cable personalizadas para mantener el cableado ordenado y reducir la pérdida de señal.
• Los conjuntos de cables incluyen cables de potencia para moldes industriales y cables de datos para termocuplas con blindaje para prevenir interferencias.
• Considere la ruta del cable y los puntos de conexión para mantener la protección contra esfuerzos y prevenir problemas de diafonía.

La elección adecuada de la longitud del cable protege la interfaz eléctrica del sistema y mejora la durabilidad.

Al coincidir cuidadosamente el número de zonas, amperaje y longitud del cable, obtiene un conjunto de control de canal caliente confiable que se ajusta perfectamente a su proceso de moldeo por inyección.

Diagnóstico y mantenimiento para controladores y cables del sistema de canales calientes

Códigos de error comunes: interpretación de alarmas del controlador

Al trabajar con sistemas de control de temperatura de múltiples zonas, entender las alarmas en su módulo de control de la línea caliente es clave para una resolución rápida de problemas. Los códigos de error comunes suelen señalar fallos en el termopar, fallos en el circuito del calentador o problemas de comunicación entre las tarjetas de zona y el armario principal modular. Por ejemplo:

• Fallo de circuito abierto del termopar cables rotos o desconectados del termopar tipo J.
• Alarma de sobrecorriente sugiere una posible sobrecarga en módulos de control de 15 o 30 amperios.
• Cortocircuito del sensor indica posibles daños en el cableado o interferencias entre el sensor y los cables de alimentación.

Revisar y decodificar regularmente estos códigos de error del controlador ayuda a evitar tiempos de inactividad innecesarios y garantiza que su TCU de moldeo por inyección funcione sin problemas.

Verificaciones de integridad del cable: Comprobación de continuidad y pines dañados

Mantener los cables de alimentación de moldes de uso intensivo y los cables de interconexión de termopares en condiciones óptimas es fundamental para conexiones confiables del calentador del molde. Aquí tienes cómo mantenerlos en buen estado:

• Prueba de continuidad: Utiliza un multímetro para verificar que tanto los cables de alimentación del calentador como los cables de los sensores no tengan roturas a lo largo de su longitud.
• Inspecciona los conectores: Observa cuidadosamente los conectores rectangulares industriales, especialmente los de 16, 24 o 48 pines, para asegurarte de que ninguno de los pines esté doblado, corroído o suelto.
• Evita la diafonía: Confirma que los cables de alimentación del molde y los cables de datos de los termopares estén enrutados por separado con la protección adecuada para prevenir interferencias, que pueden causar lecturas de temperatura erráticas.

Las verificaciones regulares de integridad del cable previenen fallos inesperados y prolongan la vida útil de su conjunto de cables del sistema de inyección caliente. Para técnicas de cableado precisas y consejos de mantenimiento, puede explorar nuestro componentes del molde de sistema de inyección para soporte adicional y recursos.
