Componentes de reemplazo para corredor caliente en moldeo por inyección

¿Qué son los componentes de canales calientes?

Los componentes de canales calientes son partes esenciales de los sistemas de moldeo por inyección que controlan el flujo y la temperatura de la resina fundida dentro del molde. Incluyen boquillas, colectores, elementos calefactores y válvulas, todos diseñados para garantizar una inyección precisa y constante. Los componentes de canales calientes de alta calidad reducen los tiempos de ciclo, mejoran la calidad de las piezas y prolongan la vida útil del molde.

Ventajas clave de usar componentes de canales calientes de alta calidad:

• • Mejor control de temperatura para un flujo de fusión uniforme
  • Reducción de residuos de resina y tiempos de ciclo
  • Mayor durabilidad y resistencia al desgaste
  • Calidad constante de las piezas y menos defectos

Diferencias entre componentes de canales calientes estándar y de precisión:

El uso de componentes de hot runner de precisión garantiza un funcionamiento fiable y un rendimiento óptimo en procesos de moldeo por inyección exigentes.

Tipos de componentes de hot runner

Las boquillas y puntas de boquilla del hot runner son esenciales para un control preciso del flujo de resina en el moldeo por inyección. Disponibles en varias tipos, materiales y funciones para adaptarse a diferentes aplicaciones. Por ejemplo, puntas de boquilla de molde de inyección están diseñadas para un rendimiento térmico y durabilidad óptimos, ya sea para resinas estándar o de alta temperatura. Los materiales comunes incluyen acero endurecido, carburo y cerámica, cada uno ofreciendo beneficios específicos como resistencia al desgaste o aislamiento térmico.

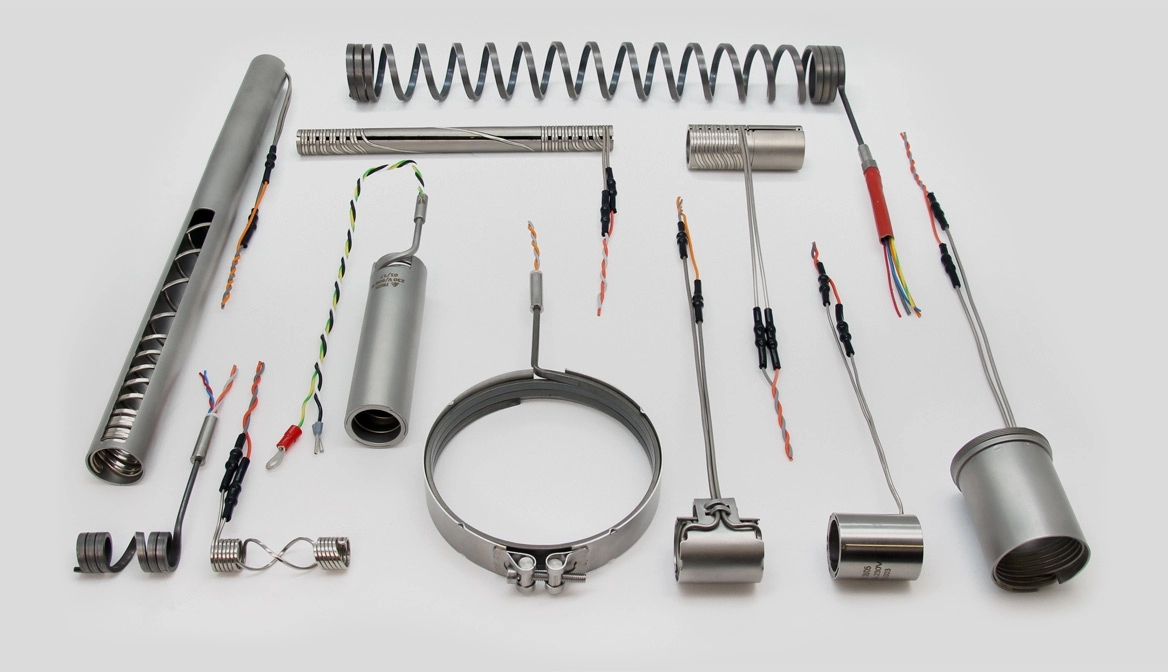

Los elementos calefactores y los dispositivos de control de temperatura son fundamentales para mantener temperaturas de fusión constantes. Las opciones van desde calentadores de cartucho simples hasta calentadores flextracoil avanzados y sensores de termopar, que proporcionan retroalimentación precisa para una gestión térmica exacta. La selección adecuada garantiza condiciones de moldeo estables y previene la decoloración o defectos en la resina.

Los sistemas de válvula de compuerta y los componentes mecánicos, como pasadores de válvula y componentes de cierre térmico, están diseñados para una apertura y cierre fiables del camino de flujo. Las tolerancias de fabricación son ajustadas para garantizar sellado y longevidad, reduciendo defectos como disparos cortos o rebabas. Los actuadores de pasadores de válvula de alta calidad y las inserciones de canales de fusión ayudan a mejorar los tiempos de ciclo y la calidad de las piezas.

Los colectores y conductos calefactados son la columna vertebral del hardware de los sistemas de hot runner. Distribuyen la fusión de manera uniforme y pueden personalizarse para la gestión del flujo. Los manguitos de conducto calefactados y las bandas calefactoras del colector se usan comúnmente para optimizar los caminos de flujo, reducir puntos muertos y mejorar la eficiencia del ciclo. Se ofrecen diseños personalizados para adaptarse a configuraciones específicas de moldes, garantizando un funcionamiento suave y una calidad constante de las piezas.

Selección de materiales para componentes de hot runner

Elegir los materiales adecuados para los componentes de hot runner es fundamental para el rendimiento, la durabilidad y la compatibilidad con diferentes resinas. Las opciones comunes de metalurgia incluyen aleaciones de cobre, aceros para herramientas, carburo y materiales aislantes. Las aleaciones de cobre son preferidas por su excelente conductividad térmica, asegurando una transferencia de calor rápida y uniforme. Los aceros para herramientas y el carburo ofrecen alta resistencia al desgaste y resistencia, ideales para componentes expuestos a resinas abrasivas o altas temperaturas. Los materiales aislantes ayudan a mantener la estabilidad térmica y prevenir pérdidas de calor.

La compatibilidad con la resina es otro factor clave. Las resinas de uso general como PP y PE requieren materiales que puedan soportar temperaturas moderadas y proporcionar un flujo confiable. Para resinas abrasivas o de alta temperatura como PEEK o PFA, los componentes deben resistir mayores esfuerzos térmicos y mecánicos. La selección adecuada de materiales impacta directamente en el rendimiento térmico de los sistemas de hot runner, asegurando un flujo de fusión constante y reduciendo tiempos de inactividad. También prolonga la vida útil de los componentes, minimizando costos de mantenimiento y previniendo daños costosos en el molde.

Para obtener resultados óptimos, recomiendo seleccionar materiales en función del tipo de resina y las condiciones de procesamiento específicas. Este enfoque garantiza la durabilidad y eficiencia de sus componentes de hot runner, haciendo que su proceso de moldeo por inyección sea más fiable y rentable.

Normas de diseño y fabricación para componentes de hot runner

El mecanizado de precisión es fundamental para los componentes de hot runner para garantizar un rendimiento consistente. Técnicas como CNC, EDM y rectificado son estándar para lograr tolerancias dimensionales estrictas y acabados superficiales suaves. Estos métodos ayudan a producir piezas confiables que encajan perfectamente en su sistema de moldeo por inyección, reduciendo fugas y asegurando un flujo uniforme de resina.

Los protocolos de control de calidad se siguen estrictamente. Utilizamos herramientas de inspección avanzadas como máquinas de medición por coordenadas (CMM), durómetros y medidores de rugosidad superficial para verificar que cada componente cumpla con los estándares de la industria. Este riguroso proceso de inspección garantiza durabilidad y estabilidad térmica, especialmente para resinas de alta temperatura y abrasivas.

Nuestros flujos de trabajo de fabricación personalizados están diseñados para eficiencia y precisión. Desde el diseño inicial hasta la inspección final, los tiempos de entrega se optimizan para ofrecer una rápida respuesta sin comprometer la calidad. Este enfoque nos permite cumplir con los plazos de sus proyectos mientras mantenemos los altos estándares requeridos para los sistemas de hot runner.

Compatibilidad con resinas y capacidades de procesamiento

Combinar componentes de canal caliente con el tipo de resina adecuado es crucial para un rendimiento óptimo en el moldeo por inyección. Ofrecemos componentes compatibles con una amplia gama de resinas, incluyendo PP, PE, PBT, PEEK y PFA. Seleccionar los materiales correctos garantiza un flujo fiable, reduce el desgaste y mantiene una calidad constante durante la producción. Para resinas abrasivas o de alta temperatura, como PEEK o PFA, son esenciales insertos especializados en canales de fusión y boquillas resistentes al desgaste para prevenir daños y prolongar la vida útil de los componentes.

Las consideraciones de diseño para los canales de flujo y los sistemas de compuertas son fundamentales para prevenir la degradación de la resina, minimizar los tiempos de ciclo y asegurar un llenado uniforme. Una correcta compuerta, combinada con componentes de compuerta térmica, ayuda a lograr piezas libres de defectos y un proceso estable. Nuestros componentes de canal caliente están diseñados para soportar estas condiciones exigentes, apoyando aplicaciones de alto rendimiento en diversos sectores. Para una gestión de temperatura más precisa, nuestros controladores de temperatura de sistemas de hot runner proporcionan un control fiable adaptado a los requisitos de la resina.

Fabricación y Suministro OEM Personalizado

Elegir componentes de canal caliente específicos para OEM ofrece ventajas significativas, especialmente para quienes necesitan soluciones a medida que se ajusten a los requisitos precisos del molde y del proceso. Trabajar con proveedores de sistemas de canal caliente en China permite precios competitivos, personalización flexible y prototipado rápido. Nos especializamos en diseño personalizado, asegurando que sus componentes cumplan con las especificaciones exactas para un rendimiento y durabilidad óptimos.

Nuestro proceso comienza con la presentación en CAD, donde sus ideas de diseño se convierten en modelos detallados. Luego realizamos un análisis DFM (Diseño para la Fabricación) para optimizar el diseño para la producción, minimizando los plazos y costos. Para proteger su propiedad intelectual, requerimos un acuerdo de confidencialidad (NDA) antes de compartir cualquier dibujo o dato sensible.

Una vez finalizado el diseño, procedemos con la fabricación rápida y las verificaciones de calidad. Los plazos de entrega típicos varían desde tiempos cortos para prototipos hasta 10-25 días para producción en serie, dependiendo de la complejidad. Nuestro objetivo es ofrecer una experiencia de suministro fluida y eficiente que garantice que reciba componentes de canal caliente de alta calidad exactamente cuando los necesite.

Preguntas frecuentes sobre componentes de canal caliente

¿Pueden los reemplazos OEM estar listos para colocar y usar?

Sí, cuando trabajo con el dibujo correcto, muestra o datos de la máquina, puedo fabricar piezas de reemplazo OEM para canal caliente que coincidan con el sistema objetivo. Primero reviso el ajuste, la función y las necesidades del proceso, para que la pieza esté diseñada para la aplicación en lugar de adivinar en la bancada. Para piezas coincidentes, también cubro repuestos para hot runner y componentes de canal caliente personalizados.

¿Qué información necesito para una cotización precisa?

Para una cotización clara, necesito:
– Archivo CAD o dibujo
– Dimensiones y especificaciones de la pieza
– Tipo de resina, si está disponible
– Detalles de la aplicación
– Cantidad y plazo de entrega deseado

Normalmente, devuelvo una cotización en 12-24 horas después de la revisión DFM.

¿Cómo ayudan los controles de temperatura a la consistencia de la resina?

El control de temperatura estable mantiene el sistema de canal caliente funcionando de manera uniforme. Eso ayuda a mantener un flujo de fusión constante y reduce el riesgo de sobrecalentamiento o procesamiento desigual. Ofrezco controladores de temperatura integrados, controladores de temporizador de inyección en secuencia y cajas de control de temperatura para canales calientes para este tipo de control.

¿Cuáles son los plazos habituales para piezas personalizadas?

El tiempo típico es:
– Cotización: 12–24 horas
– Muestras: tan rápido como 10 días
– Producción en lote: aproximadamente 10–25 días

El tiempo final depende del diseño de la pieza, las necesidades de herramientas y el tamaño del pedido.

¿Cómo se verifica la calidad durante la fabricación?

Utilizo un flujo de control de calidad estricto desde el mecanizado hasta la inspección final:
– Revisiones de calidad en línea cada hora
– Inspección final 100% para cada lote
– Revisiones dimensionales, de dureza y de superficie
– Herramientas de inspección como VMS-4030E, HR-150A, TESA Hite, Mitutoyo SJ400, Mitutoyo a prueba de refrigerante y HEX-10 HRC

Las piezas terminadas se embalan en bolsas al vacío y cajas de madera para su envío.
