Guía de método de cableado del termopar de la carrera caliente

Comprendiendo los termopares del sistema de inyección caliente y los códigos de color

Los termopares del sistema de inyección caliente son sensores de temperatura esenciales que aseguran un control preciso de las temperaturas del molde en moldeo por inyección. Generalmente están fabricados con diferentes tipos de materiales de termopares, cada uno adecuado para rangos de temperatura y entornos específicos. Los tipos comunes utilizados en sistemas de inyección caliente incluyen termopares tipo K, J y T, seleccionados por su estabilidad y precisión en condiciones de alta temperatura.

Una conexión precisa depende en gran medida de la correcta identificación de la polaridad y el código de color. Los cables de los termopares están codificados por colores según estándares internacionales para distinguir los conductores positivos y negativos. Por ejemplo, en los termopares tipo K, el cable positivo suele ser amarillo, mientras que el negativo es rojo o verde. Comprender correctamente estos códigos de color es crucial para evitar errores de cableado que puedan conducir a lecturas de temperatura inexactas o fallos en el sistema. Asegurar el cableado correcto y la identificación por color ayuda a mantener la estabilidad y eficiencia del sistema de inyección caliente, lo cual es vital para una producción de alta calidad.

Principios básicos del cableado del termopar del sistema de inyección caliente

Separación de líneas de alimentación y cables de señal del termopar

En los sistemas de inyección caliente, es fundamental mantener separados los cables de señal del termopar de las líneas de alimentación. Mezclarlos puede causar interferencias eléctricas, lo que lleva a lecturas de temperatura inexactas. Para garantizar datos confiables, utilice rutas de cableado dedicadas para los termopares y evite cruzarlos o agruparlos con cables de alta corriente. La separación adecuada minimiza el ruido y mantiene un control preciso de la temperatura, lo cual es vital para un rendimiento consistente del molde. Al cablear, siempre siga las mejores prácticas de aislamiento y blindaje para prevenir la degradación de la señal. Para técnicas detalladas de cableado, puede consultar nuestro proveedores de termopares y resistencias para hot runner.

Principios de cableado para zonas de control de temperatura

El cableado de cada zona de control de temperatura debe hacerse de manera sistemática para garantizar una retroalimentación precisa y un funcionamiento estable. Conecte los termopares directamente a los terminales de entrada designados en los controladores de temperatura del sistema de inyección caliente, respetando la polaridad correcta. Un cableado adecuado asegura que el controlador reciba datos de temperatura precisos, permitiéndole ajustar los elementos calefactores de manera efectiva. Utilice conectores robustos con asignaciones claras de pines, como conectores de 16 o 24 pines, para facilitar la instalación y el mantenimiento. Una configuración de cableado correcta es esencial para mantener la calidad del proceso y prolongar la vida útil de su sistema de inyección caliente. Para más información sobre configuraciones de cableado, consulte nuestro controladores de temperatura de hot runner.

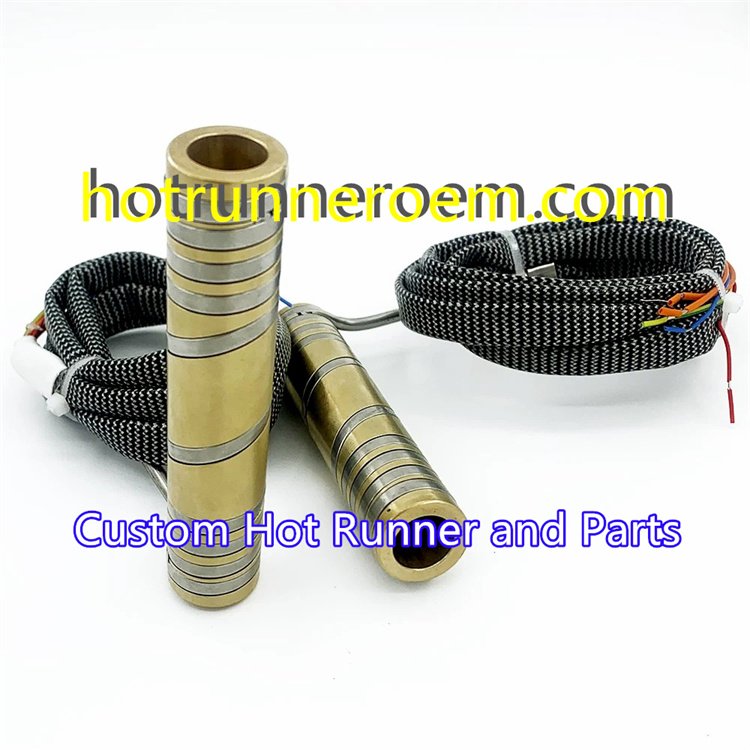

Conexión de termopares a boquillas y colectores del sistema de inyección caliente

Para garantizar una medición precisa de la temperatura, conecte el termopar del sistema de inyección caliente a la boquilla o colector utilizando técnicas de cableado adecuadas. Enrute cuidadosamente los cables del termopar a través de canales designados para evitar daños durante la operación del molde. Al conectar, verifique la polaridad correcta—positivo con positivo, negativo con negativo—para prevenir errores de medición. Utilice aislamiento de alta calidad para proteger contra el calor y el estrés mecánico. Para conexiones precisas, consulte las directrices específicas del fabricante del sistema de inyección caliente, ya que diferentes sistemas pueden tener puntos de conexión únicos. Un cableado adecuado garantiza un control estable de la temperatura y prolonga la vida útil del sensor de temperatura del sistema de inyección caliente.

Asignaciones de pines de conectores de alta resistencia (16 pines y 24 pines)

Los conectores de alta resistencia son esenciales para un cableado seguro de los termopares en sistemas de inyección caliente. Los conectores de 16 pines y 24 pines tienen asignaciones de pines estandarizadas que corresponden a zonas o sensores específicos. Por ejemplo, la distribución de pines generalmente incluye pines designados para señales de termopar, alimentación y tierra. Siempre consulte el diagrama de cableado del conector para asegurar conexiones correctas. Un cableado correcto de los pines previene malentendidos entre el termopar y el controlador de temperatura, reduciendo el riesgo de lecturas falsas o daños. Si necesita información detallada sobre la distribución de pines, puede consultar nuestra guía sobre proveedores de resistencias calefactoras para termopares del sistema de inyección caliente.

Conexión de cables de termopar a módulos controladores

Conectar los cables del termopar al módulo controlador de temperatura requiere atención a los detalles. Primero, retire cuidadosamente la aislación, exponiendo una sección limpia del cable. Conecte el conductor positivo del termopar al terminal de entrada positivo, y el conductor negativo al terminal negativo en el controlador. Asegúrese de que el cableado esté firme y libre de corrosión o conexiones sueltas, lo cual puede causar fluctuaciones de temperatura. Utilice cables blindados cuando sea posible para minimizar el ruido eléctrico y las interferencias. Un cableado correcto garantiza lecturas precisas de temperatura, lo cual es fundamental para mantener un rendimiento óptimo del molde. Para un control fiable, considere usar un controlador de temperatura para sistemas de inyección caliente de alta calidad y siempre siga las instrucciones de cableado del fabricante.

Precauciones esenciales para el cableado del sistema de inyección caliente

Conexión a tierra y blindaje para prevenir interferencias en la señal

Una correcta puesta a tierra y blindaje son fundamentales al cablear termopares de canal caliente para garantizar lecturas de temperatura precisas. La interferencia de señal de componentes eléctricos cercanos o estática puede causar fluctuaciones, llevando a temperaturas de molde inconsistentes. Siempre conecte los blindajes de los termopares a tierra en un solo punto para evitar bucles de tierra, que pueden introducir ruido. Utilizar cables blindados y enrutarlos lejos de líneas de alta corriente ayuda a mantener la integridad de la señal. Las prácticas de puesta a tierra confiables son especialmente importantes para los sensores de temperatura de canal caliente, ya que afectan directamente la calidad del producto final.

Prevención de polaridad inversa y errores de conexión

La polaridad inversa o el cableado incorrecto pueden causar lecturas de temperatura falsas o dañar el termopar y el sistema de control. Verifique siempre los polos positivo y negativo antes de conectarlos al módulo de control de temperatura del canal caliente. La codificación por colores consistente de los cables del termopar, como rojo para positivo y azul para negativo, simplifica este proceso. Verifique doblemente todas las conexiones con el diagrama de cableado proporcionado por el fabricante de su sistema de canal caliente para evitar errores costosos. Un cableado correcto asegura una operación estable y prolonga la vida útil de los componentes del canal caliente.

Solución de problemas comunes en el cableado de termopares

Diagnóstico de fluctuaciones y errores en la lectura de temperatura

Cuando observe lecturas de temperatura inconsistentes en su sistema de canal caliente, el primer paso es verificar el cableado de su termopar de canal caliente. Las fluctuaciones suelen originarse por conexiones sueltas, cables dañados o interferencias electromagnéticas. Use un multímetro para verificar la continuidad del circuito y los niveles de resistencia. Si las lecturas son inestables, inspeccione el cableado del termopar para asegurar una correcta puesta a tierra y blindaje, ya que estos factores pueden afectar significativamente la estabilidad de la señal. Asegurar que su termopar esté cableado correctamente según los estándares del OEM puede prevenir lecturas falsas y mantener temperaturas de molde estables. Para más detalles sobre prácticas de cableado adecuadas, visite nuestro cable de detección de temperatura de canal caliente.

Corrección de fallos de circuito abierto y cortocircuito

Los fallos de circuito abierto ocurren cuando el cableado del termopar está roto o desconectado, lo que provoca que no haya señal de temperatura. Los cortocircuitos suceden cuando los cables se tocan o la aislamiento está comprometido, causando lecturas incorrectas o errores en el sistema. Para solucionar estos problemas, primero verifique todas las conexiones para asegurar contacto firme. Reemplace cables o conectores dañados, especialmente si el aislamiento está desgastado o derretido. Use un multímetro para realizar pruebas de resistencia: una resistencia infinita indica un circuito abierto, mientras que una resistencia muy baja sugiere un cortocircuito. La inspección regular y una correcta instalación del cableado, incluyendo conexiones de pin correctas en conectores de alta resistencia, son esenciales para prevenir estos fallos. Un cableado y mantenimiento adecuados garantizan que su sistema de canal caliente sea confiable y eficiente.

Mantenimiento preventivo y cuidado del cableado del canal caliente

Procedimientos de inspección y prueba rutinarios

La inspección regular del cableado del canal caliente es esencial para garantizar una operación confiable. Utilice un multímetro de alta precisión o herramientas de prueba especializadas para verificar continuidad, resistencia y aislamiento adecuado de los cables del termopar. Verifique que todas las conexiones estén firmes y libres de corrosión o daño. Pruebe periódicamente los sensores de temperatura del canal caliente y los termopares para confirmar lecturas precisas, que son cruciales para mantener temperaturas de molde estables. Las pruebas constantes ayudan a detectar signos tempranos de desgaste o fallos, evitando tiempos de inactividad costosos o productos defectuosos. Para métodos de prueba más detallados, considere consultar a un profesional o referirse a las directrices de OEM confiables, como las de un fabricante de sistemas de canal caliente de confianza.

Prácticas correctas de instalación y remoción del cableado

Una correcta instalación del cableado es clave para evitar problemas futuros con los termopares del canal caliente. Siempre siga los diagramas y especificaciones del fabricante para asegurar la polaridad correcta y conexiones seguras. Al instalar o retirar termopares, manipule los cables con cuidado para evitar daños en el aislamiento o conectores. Utilice herramientas apropiadas y evite aplicar fuerza excesiva que pueda aflojar o romper cables delicados. Enrutar correctamente los cables dentro del molde, alejados de partes móviles y fuentes de calor, reduce el riesgo de abrasión o cortocircuitos. Para sistemas de canal caliente de grado OEM, seguir estas prácticas ayuda a mantener un rendimiento a largo plazo y facilita la resolución de problemas. Además, al reemplazar o actualizar el cableado, verifique siempre las asignaciones de pines en conectores de alta resistencia, como los de 16 o 24 pines, para garantizar compatibilidad y seguridad.
